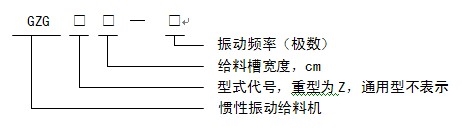

型號說明
工作原理
GZG系列電機振動給料機的給料過程是利用特制的振動電機驅動給料槽沿傾斜方向作周期直線往復振動來實現的，當給料槽振動的加速度垂直分量大于重力加速度時，槽中的物料將被拋起，并按照拋物線的軌跡向前跳躍運動，拋起和下落1/50秒內完成，由于振動電機的連續激振，給料槽連續振動，槽中的物料則連續向前跳躍，以達到給料目的。
適用范圍
GZG系列電機振動給料機廣泛應用于礦山、冶金、煤炭、火電、耐火、玻璃、建材、電力、化工、機械、輕工、糧食等各行業。適用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續地給到受料裝置中去。利用電機振動給料機可向帶式輸送機、振動輸送機、斗式提升機、破碎機、振動篩、粉碎機等設備給料，并可用于自動配稱、定量包裝、自動控制的流程中，實現流水作業自動化。
特點
GZG系列振動給料機是一種新型的第三代給料設備，它與其它給料設備相比，具有以下特點：
(1)體積小、重量輕、結構簡單、安裝方便、維修少、費用低；
(2)利用特制振動電機自同步原理，起動迅速、工作穩定、停車平穩；
(3)物料按拋物線軌跡連續向前作跳躍運動，因此給料槽磨損較??；
(4)由于可以瞬時地改變和啟閉料流，所以給料量有較高的精度；
(5)本系列振動給料機不適合用防爆的場合。
GZG系列振動給料機可根據用戶需求分為：
(1)通用型(不表示)，為敞開式、用于無特殊要求的一般給料用；
(2)密封型(F)，為矩型封閉型結構，適應于粉塵較大的情況給料用；
(3)管型(G)，給料槽為管型，適應于易碎顆粒，污染較大且具有揮發性物料給料用；
(4)調速型(T)，適應于自動配稱情況下給料用。
技術參數
|
型號
|
產量
t/h
|
給料槽尺寸
寬×長×高mm
|
運行
方式
|
粒度
|
振 動 電 機
|
重量
kg
|
|
電壓
|
頻率
|
型 號
|
功率kw
|
頻率 次/分
|
|
GZG30-4
|
15
|
300×1000×160
|
連續
|
120
|
380
|
50
|
YZD2.5-4
|
0.18×2
|
1450
|
110
|
|
GZG40-4
|
30
|
400×1200×160
|
YZP5-4
|
0.25×2
|
155
|
|
GZG50-4
|
50
|
500×1200×160
|
YZD8-4
|
0.4×2
|
190
|
|
GZG60-4
|
80
|
600×1800×180
|
150
|
YZD16-4
|
0.75×2
|
410
|
|
GZG70-4
|
100
|
700×1800×200
|
180
|
YZD20-4
|
1.1×2
|
440
|
|
GZG80-4
|
200
|
800×2000×225
|
200
|
YZD32-4
|
1.5×2
|
640
|
|
GZG90-4
|
300
|
900×1500×300
|
250
|
YZD50-4
|
2.2×2
|
730
|
|
GZG110-4
|
400
|
1100×1500×300
|
900
|
|
GZG130-4
|
500
|
1300×1500×400
|
350
|
1000
|
|
GZG70-6
|
80
|
700×1800×200
|
150
|
YZD20-6
|
1.5×2
|
960
|
440
|
|
GZG80-6
|
160
|
800×2000×225
|
180
|
YZD30-6
|
2.2×2
|
670
|
|
GZG90-6
|
240
|
900×1500×300
|
240
|
YZD40-6
|
3.0×2
|
740
|
|
GZG110-6
|
320
|
1100×1500×300
|
YZD50-6
|
3.7×2
|
940
|
|
GZG130-6
|
500
|
1300×1500×400
|
400
|
1040
|
|
GZG150-6
|
780
|
1500×1800×500
|
2000
|
|
GZG180-6
|
1000
|
1800×1800×500
|
600
|
YZD75-6
|
5.5×2
|
2590
|
|
GZG200-6
|
1300
|
2000×2000×500
|
800
|
7.5×2
|
3700
|
安裝與調試
1、 前后吊鉤掛起，安裝后要求給料機橫向水平，上接口漏斗中心線對準給料機進料口中心線，給料機出料口對中下接口，保證整個給料機處于自由狀態；
2、 振動電機和輸送槽的連接要牢固；
3、 給料機可水平安裝，也可在0～–12°范圍內安裝；
4、 開機前應檢查兩臺振動電機的可調偏心塊與固定偏心塊夾角是否一致，如不一致，調到一致，并將其緊固螺栓擰緊；
5、 試起動，觀察兩臺振動電機轉向是否相反，若不是轉向相反，則調換任意一臺振動電機的任意兩相接線；
6、 開機后觀察機體不得有橫向擺動，電機電流要符合要求，整機無異常聲響。
說明
GZG系列電機振動給料機，可根據用戶需要制成：
下振式：振動電機置于給料機下面；
上振式：振動電機置于給料機上面；
調速式：振動電機的振頻可在0～額定頻率范圍內無級調速；
敞開式：給機上面敞開，比較適于下振式，如樣本圖所示；
密封式：給料機除進出料口外，全部密封；
基座式：對于大型(重型)給料機，一般采用座式結構。
